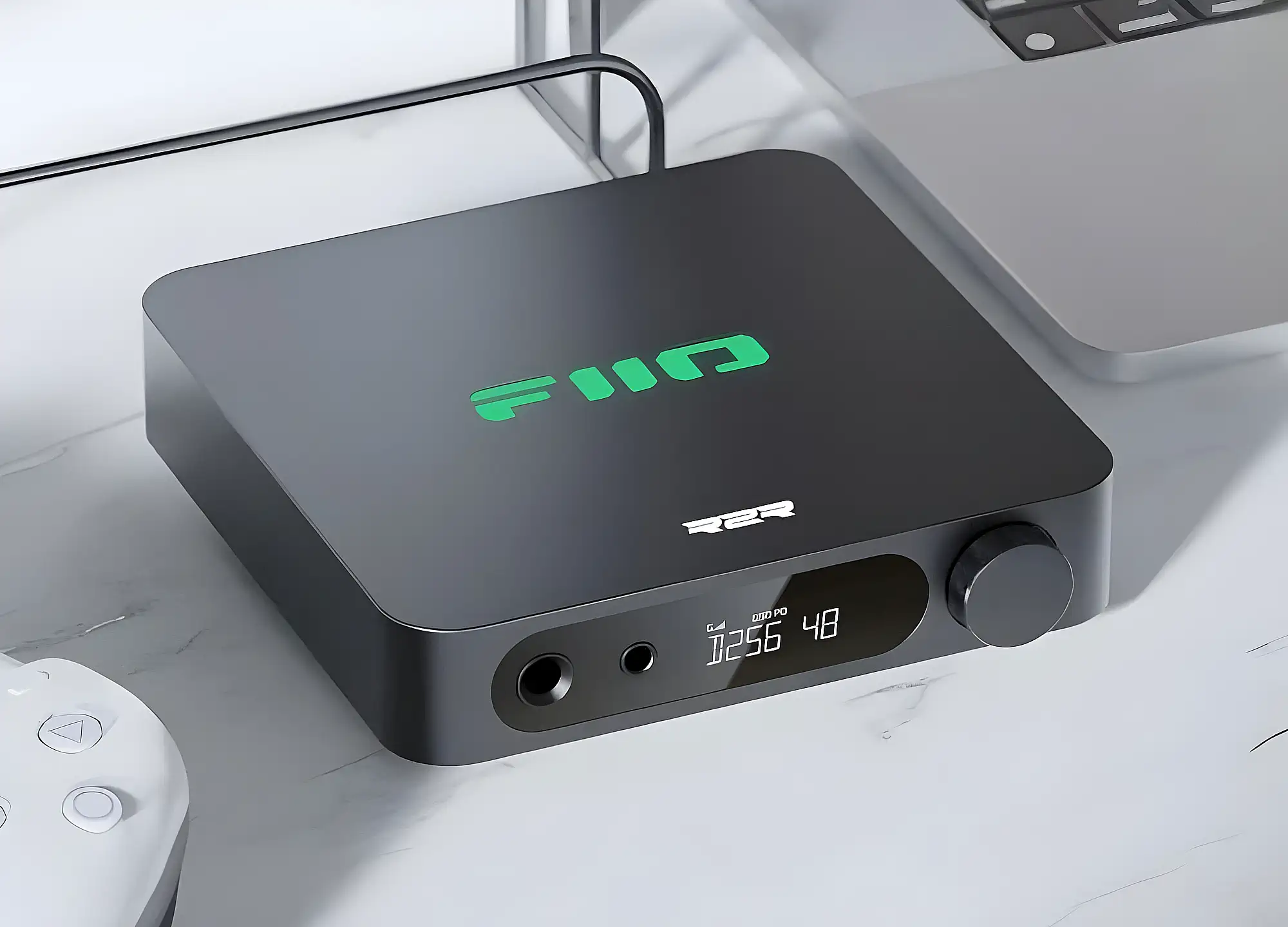

Обзор FiiO K11 R2R: аналоговая магия матрицы и скрытые аппаратные баги

FiiO K11 R2R – это беспрецедентная попытка демократизировать нишу дискретных ЦАПов. В основе устройства лежит 24-битная лестничная R2R-матрица из 192 прецизионных сверхтонкоплёночных резисторов с допуском 0,1 %, отвечающая за точное декодирование цифрового сигнала. За усиление отвечает отдельный аналоговый каскад, способный выдавать внушительные 1300 мВт мощности на балансном 4,4 мм выходе. ЦАП аппаратно поддерживает два режима декодирования (NOS и OS), коэффициент гармонических искажений THD+N заявлен на уровне 0,025 %.

Если смотреть на устройство без аудиофильской романтики, для любителей плотного, насыщенного и слегка «аналогового» звучания, на сегодня это один из самых адекватных вариантов, чтобы получить полноформатную R2R-архитектуру на рабочем столе без необходимости переплачивать за премиальные аудиофильские решения.
Узнать актуальную цену ▽

Кому K11 R2R точно НЕ подойдет?

Глянцевые обзоры любят подавать R2R-архитектуру как «аналоговый Грааль» аудиомира – будто просто россыпь резисторов на плате автоматически решает все проблемы цифрового звука. На самом деле любая дискретная матрица – это клубок жёстких инженерных компромиссов. А когда к физическим ограничениям железа добавляется откровенно сырой софт, иллюзии быстро рассеиваются. На практике эта коробка потребует немалого вашего терпения в некоторых сценариях эксплуатации:

• В соревновательном гейминге: в режиме NOS резистивная цепь физиологически сглаживает резкие атаки и транзиенты. Если в сетевых шутерах вам критична хирургическая точность позиционирования шагов, базовая модель FiiO K11 на дельта-сигма чипе справится с этим значительно лучше.
• При использовании сверхчувствительных внутриканальных наушников (IEM): Высокое выходное сопротивление и избыточная мощность усилителя приведут к тому, что на арматурных наушниках с импедансом ниже 16 Ом вы гарантированно услышите фоновый шум в паузах. Это ЦАП не для «затычек».
• В экосистемах macOS и Linux: Официальная утилита для обновления микрокода существует только в виде исполняемого файла под Windows. Для установки критически важной прошивки М79 придётся столкнуться с необходимостью виртуализации.

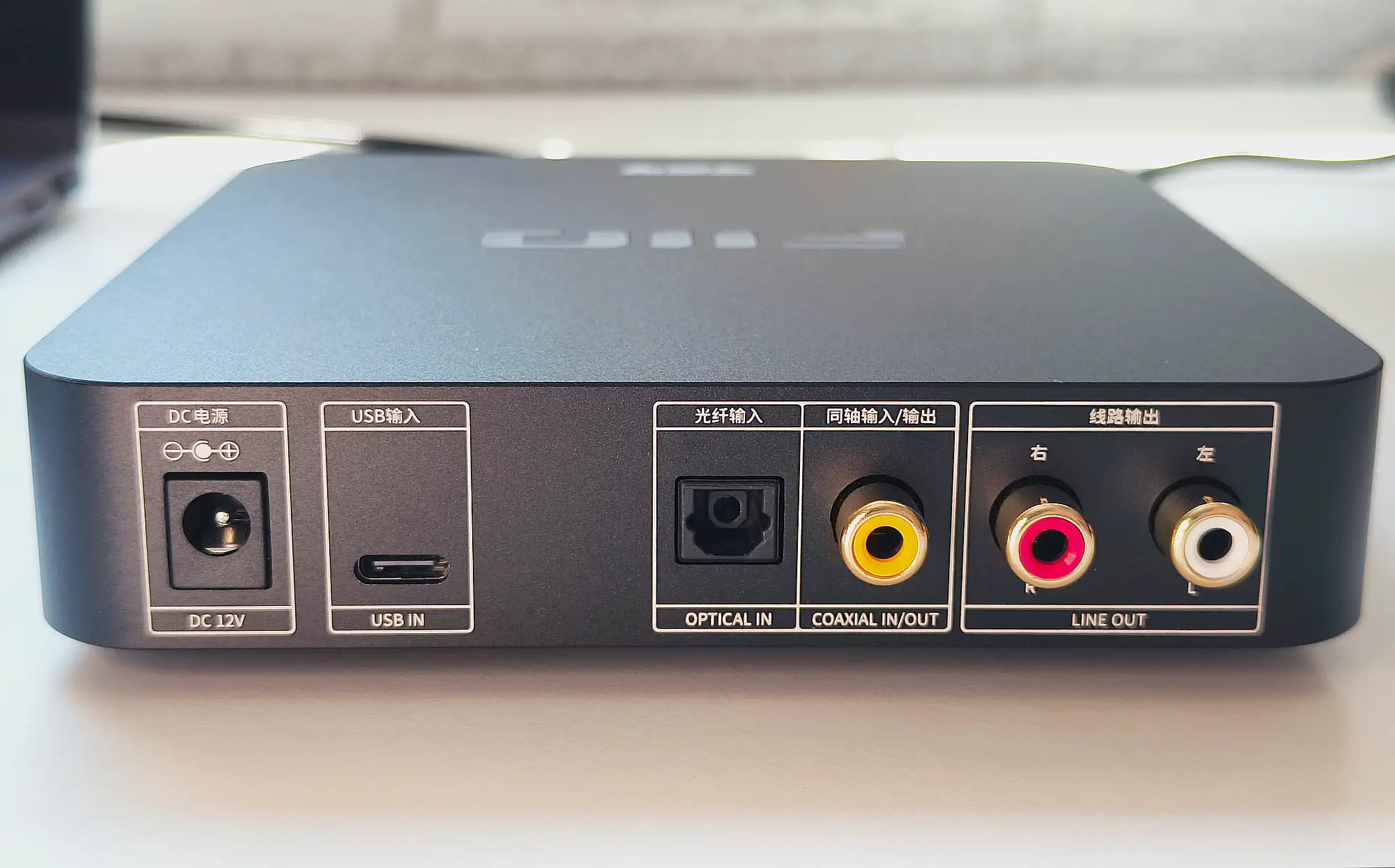

• При маршрутизации сигнала по S/PDIF: Интеллектуальный режим ожидания (Idle Mode) завязан только на USB. При подключении по оптике или коаксиалу дисплей не погаснет самостоятельно и будет светиться постоянно.

Сборка, эргономика и дизайн: эстетика с изъянами

Корпус выполнен из цельного куска алюминиевого сплава, отличается компактным и плоским профилем. На рабочем столе занимает минимум места и легко помещается под монитор. Весит около 415 граммов – в руках ощущается как холодный, монолитный брусок. Дизайн предельно утилитарный, без лишних декоративных элементов: сверху подсвеченный логотип, спереди кастомный VA-экран и одна единственная крутилка.

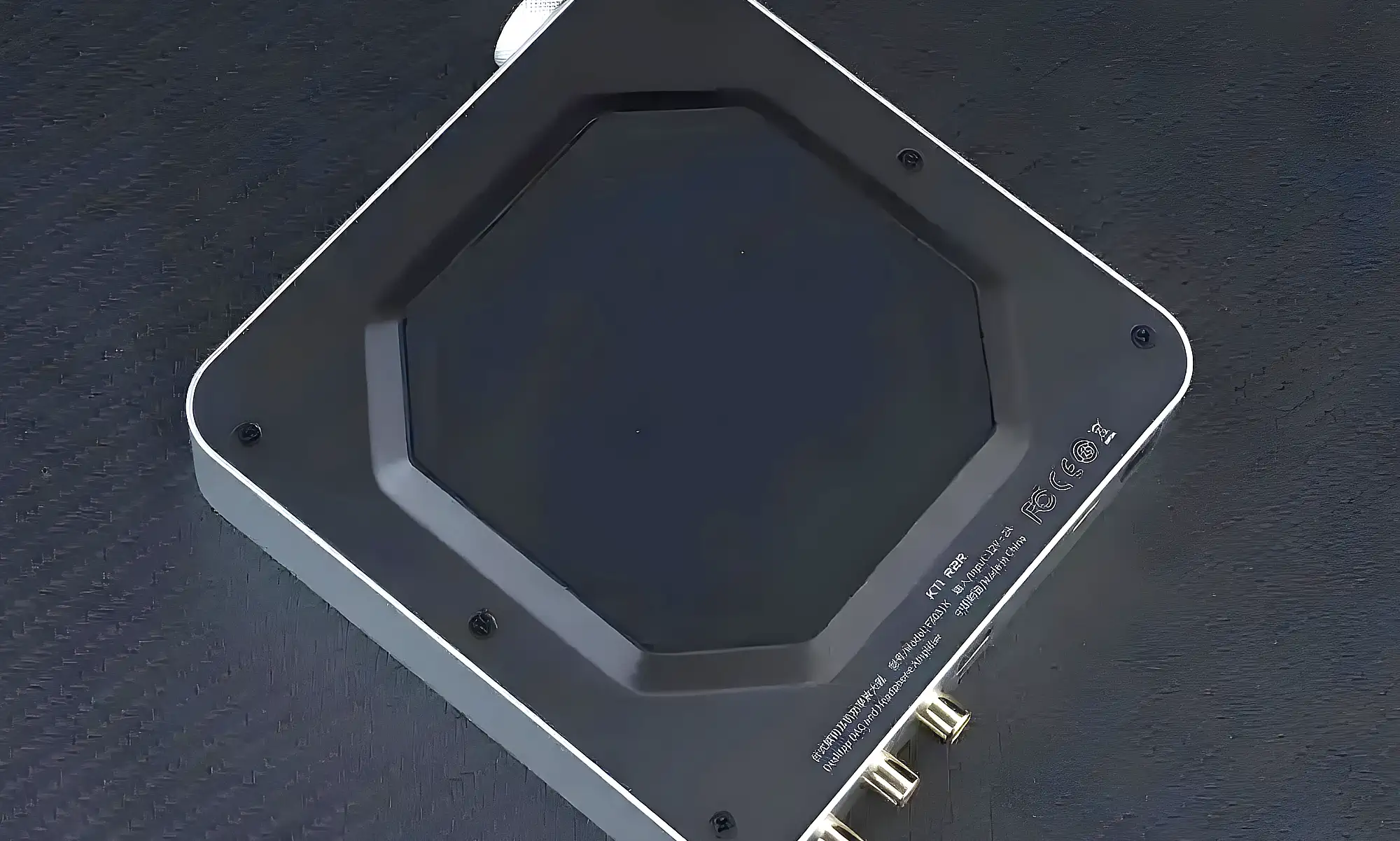

А вот снизу инженеры решили проявить оригинальность. Вместо привычных четырёх ножек они приклеили на всё дно массивную силиконовую накладку. Решение спорное. С одной стороны, аппарат стоит на столе как влитой, он не сдвигается даже при подключении тугого джека от массивных магнитно-планарных наушников. С другой – эта резиновая база собирает пыль и мелкий мусор с удивительной эффективностью, как промышленный пылесос.

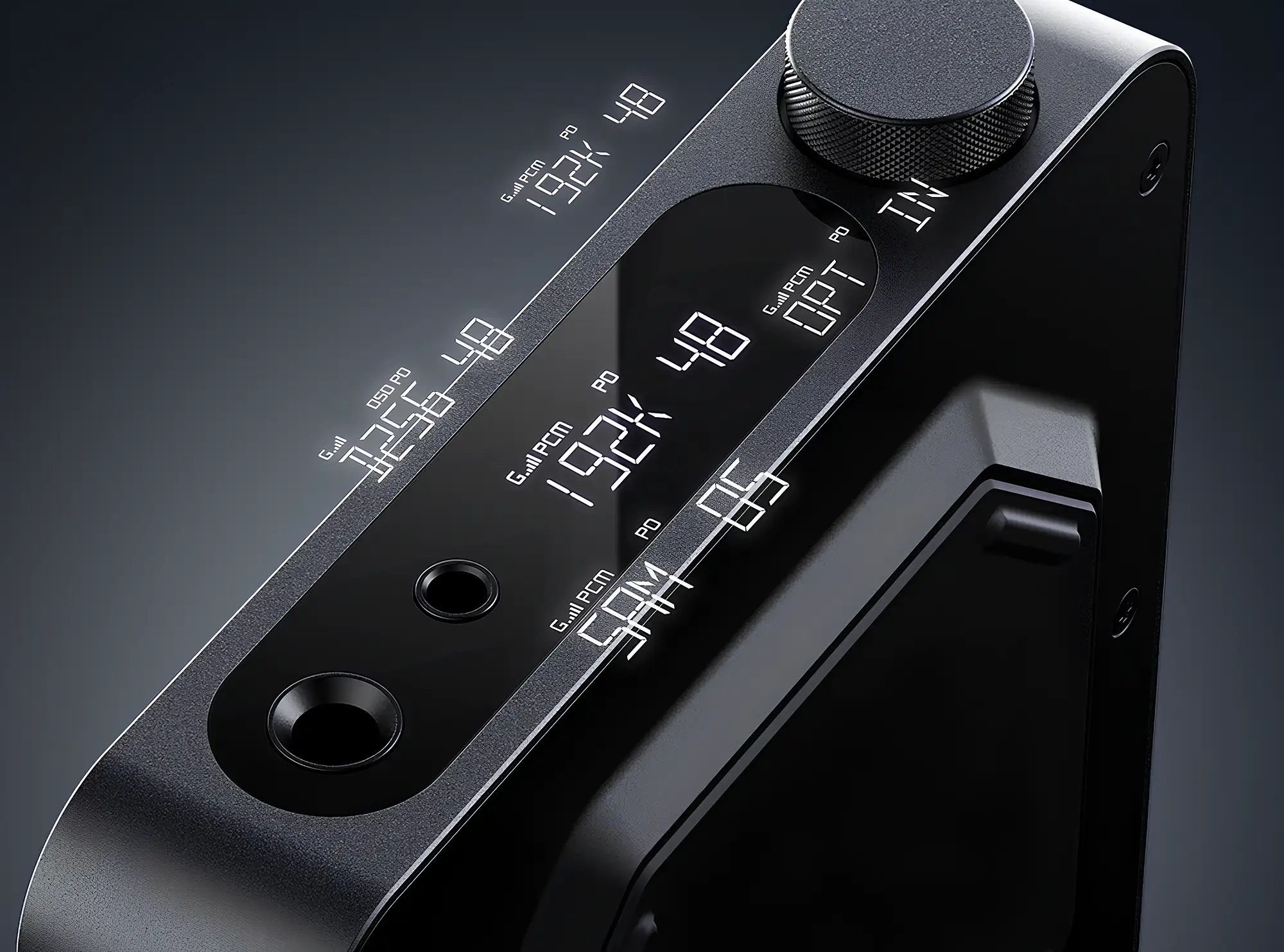

Дисплей информативный: контраст глубокий, пиксели не режут глаза. На экране отображается всё необходимое – текущая частота дискретизации, уровень громкости, выбранный гейн. Но вся работа с интерфейсом сталкивается с серьёзной эргономической проблемой.

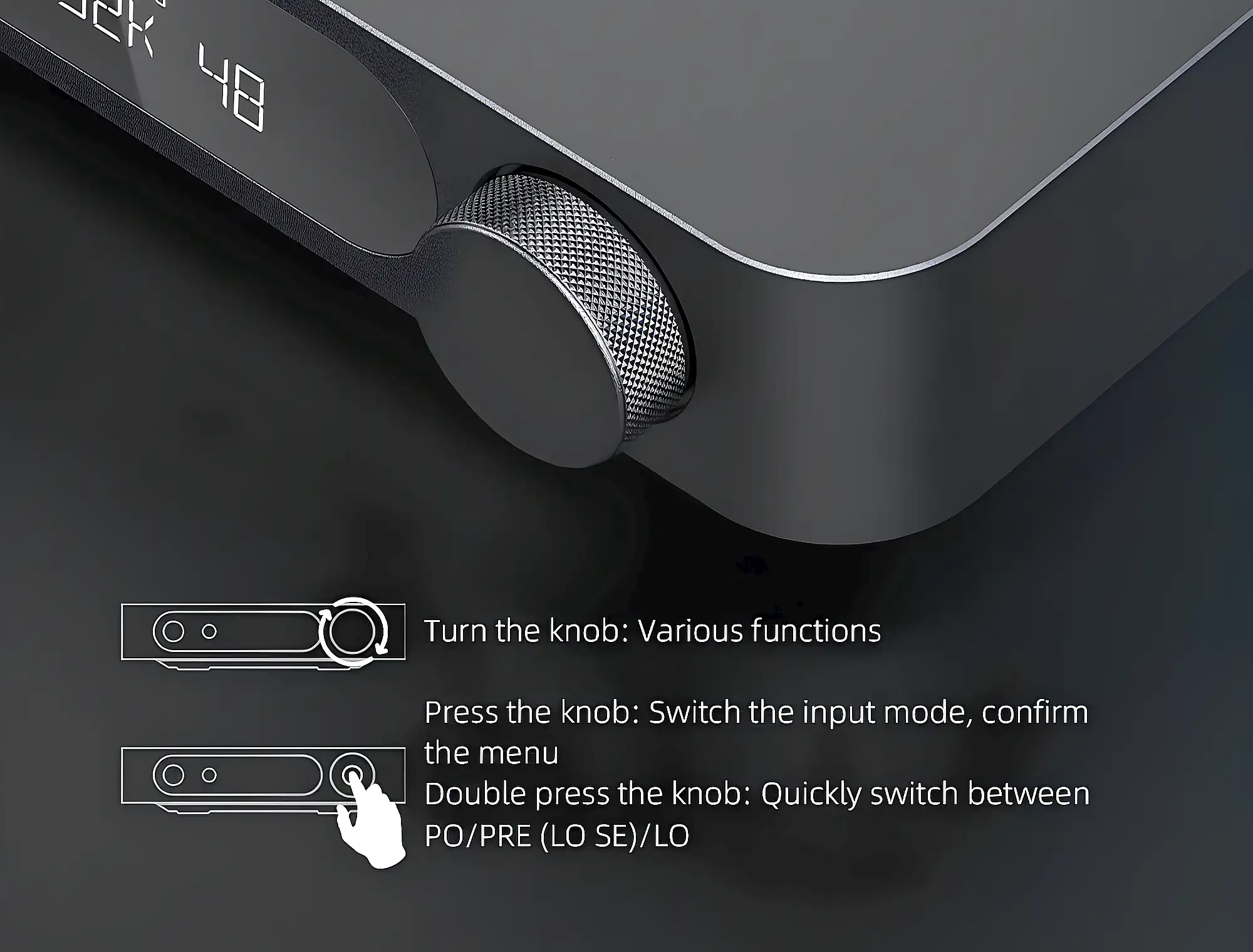

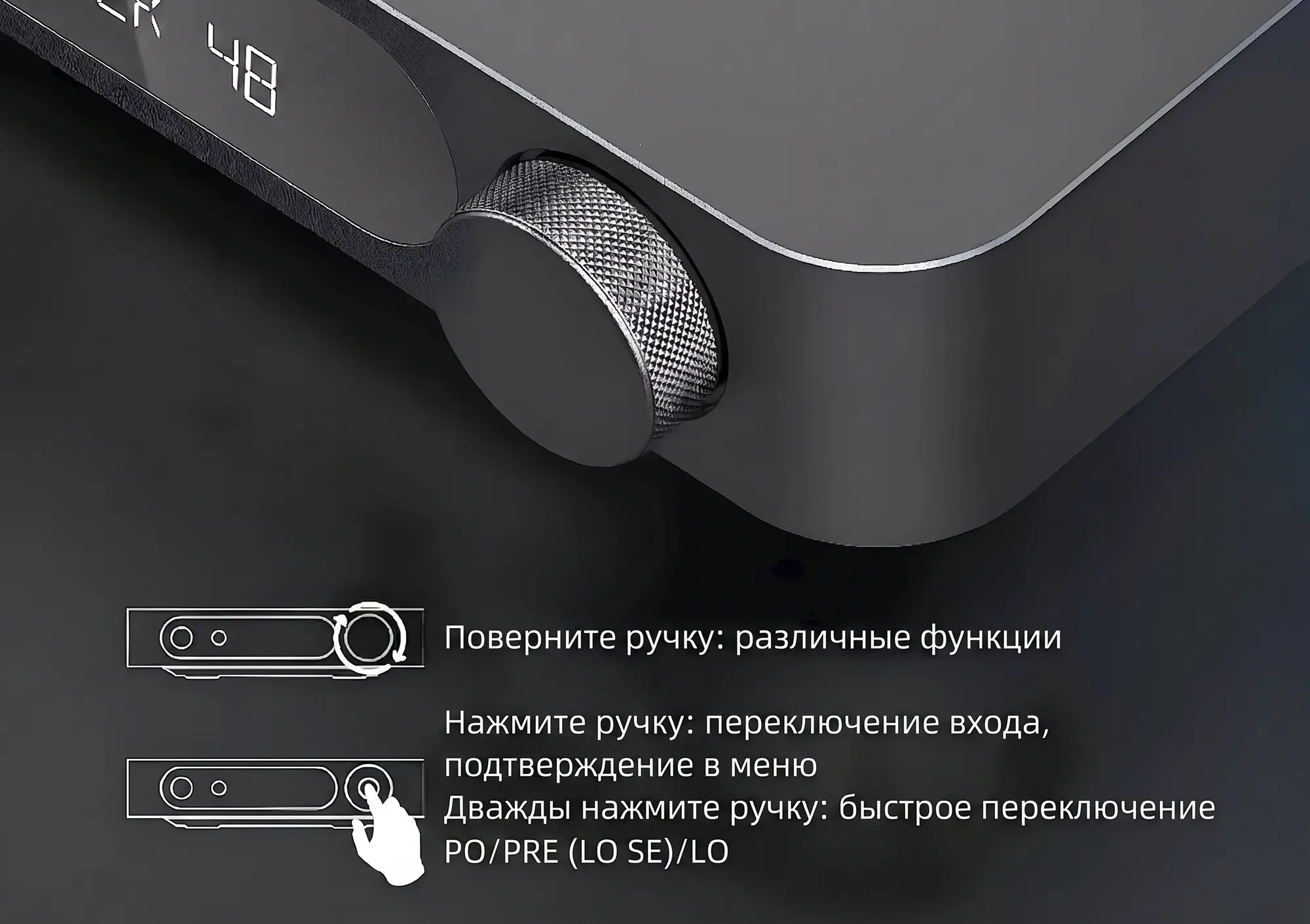

Всё управление сосредоточено в одном многофункциональном энкодере: он регулирует громкость, переключает входы и обеспечивает навигацию по меню. И всё бы ничего, крутится он с приятными тактильными щелчками. Но процесс выключения – это просто издевательство. Чтобы полностью выключить ЦАП, нужно зажать колесо и давить на него долгие 5 секунд. Пять секунд. Каждый день. Зачем было зашивать в контроллер такой конский тайминг? Без понятия. Хочется просто встать из-за стола и уйти, а вместо этого сидишь и жмёшь кнопку, словно запускаешь центрифугу.

Если закрыть глаза на этот нюанс с энкодером – устройство собрано на совесть и точно не развалится после пары месяцев активного использования.

Аппаратная начинка: что скрыто под капотом?

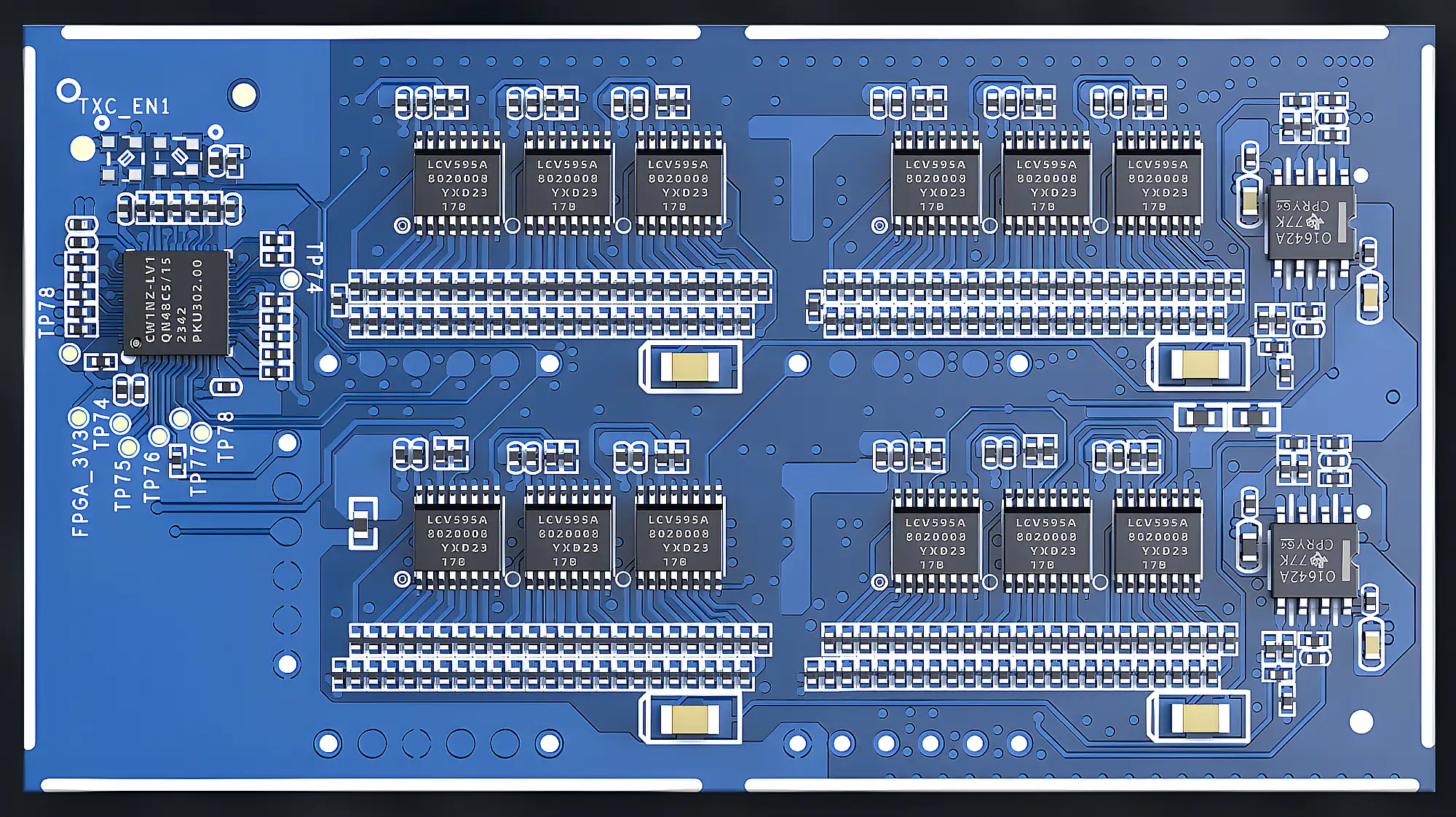

Инженеры FiiO провернули довольно дерзкий инженерный трюк. Впихнуть полноценную дискретную архитектуру в столь компактный корпус – задача объективно сложная. Вместо привычного, набившего оскомину чипа от ESS или AKM на плате распаяна 24-битная матрица лестничного типа из 192 прецизионных сверхтонкоплёночных резисторов с допуском всего 0,1 %.

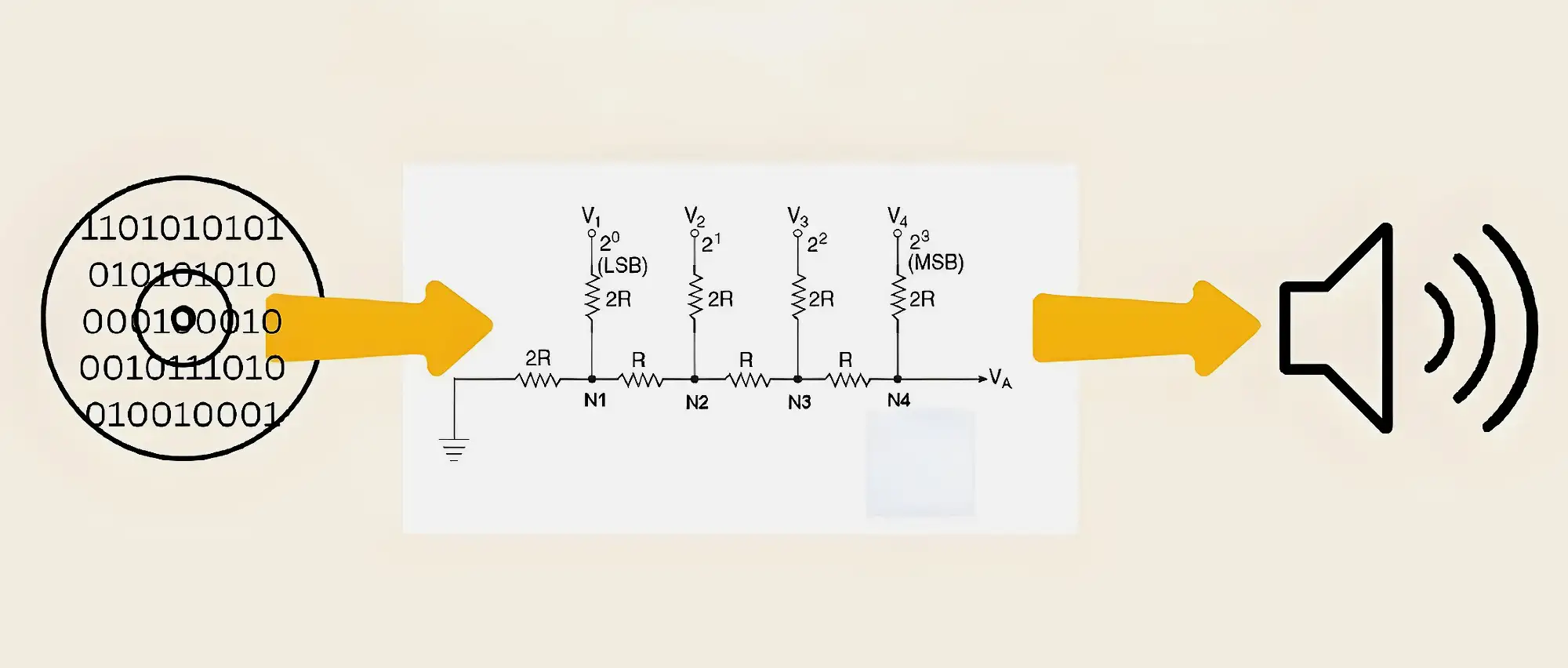

Зачем такая маниакальная точность? Принцип работы R2R матрицы можно сравнить с многоуровневой системой шлюзов на гигантской гидроэлектростанции. Чтобы получить на выходе идеальный напор (наш аналоговый сигнал), 192 массивных вентиля должны открываться и закрываться с синхронностью швейцарских часов. Если хотя бы один механический клапан имеет погрешность больше 0,1 % и пропустит лишнюю каплю – выверенная математика потока моментально рушится. В аудио это означает, что сложный гармонический аккорд превратится в грязную акустическую кашу. Именно поэтому качественный мультибит всегда стоил космических денег.

Для подобной аудиоархитектуры цифровая регулировка громкости – решение крайне сомнительное. Она неизбежно отсекает младшие биты сигнала, снижая разрешение R2R-матрицы на низкой громкости. Именно поэтому цифровой регулятор отправили под нож. Его место занял четырехканальный аналоговый контроллер NJW1195A. В результате при изменении громкости сигнал не деградирует, а устройство сохраняет полный динамический диапазон и характер звучания даже на минимальных уровнях.

После того как матрица декодировала сигнал, он уходит на предварительный аналоговый усилитель, построенный на проверенных ОУ OPA1642. А дальше включается грубая сила. Оконечный каскад усиления базируется на сборках SGM8262-2. Дури в них заложили прилично. Эта связка способна отдать порядка 1300 мВт на канал при балансном подключении. Хватит ли этого, чтобы раскачать тугие магнитно-планарные наушники? Вполне. Настройка всей аудиоархитектуры получилась достаточно всеядной, устройство уверенно справляется с любыми жанрами и не захлебывается на динамических пиках.

Софт, управление и баги: суровая реальность

Китайская аудиотехника и программное обеспечение – это традиционно две параллельные вселенные. И если аппаратная часть K11 R2R действительно вызывает уважение, то с программной составляющей всё наоборот.

Прошивка М79: разблокировка 1-bit DSD и побочные эффекты

Сразу после покупки вам критически важно накатить свежую прошивку ревизии М79. Именно этот апдейт разблокирует поддержку нативного 1-bit DSD, ради которого многие вообще смотрят в сторону дискретных матриц.

И вот тут всплывет неприятный сюрприз. Внедрение аппаратного декодирования формата DSD потребовало от FiiO полностью переписать тайминги внутри программируемой логической матрицы (FPGA). Для понимания процесса: это как перепланировка несущих стен в уже построенном здании. Чтобы добавить новое помещение (аппаратную поддержку DSD), инженерам пришлось «отрезать» площадь у других комнат. Втискивая новые алгоритмы в ограниченную память чипа, разработчики неизбежно затронули базовую калибровку резистивной матрицы. В результате этого программного компромисса общий уровень громкости просел примерно на 5,5 дБ. Чтобы теперь получить привычную громкость, ручку энкодера придется выкручивать заметно агрессивнее. Чудес не бывает – за декодирование DSD вы расплачиваетесь итоговым запасом мощности.

Ограничения macOS и Linux: танцы с виртуализацией

Если вы сидите на Windows – проблем нет. Скачали архив, запустили исполняемый файл, прошили. Но если ваша основная рабочая станция работает под управлением macOS – готовьтесь к танцам с бубном.

Официального прошивальщика под UNIX-подобные системы не существует. Чтобы залить жизненно важный апдейт, вам придется разворачивать виртуальные машины. Владельцам актуальных маков на чипах Apple Silicon потребуется установить UTM или VMWare Fusion, накатить туда Windows на ARM, жестко прокинуть USB-порты внутрь виртуалки и молиться, чтобы процесс прошивки микрокода не прервался на середине. Неудобно? Более чем.

Аппаратный баг режима ожидания: нюансы работы с S/PDIF

Интеллектуальный режим простоя (Idle Mode) – отличная базовая задумка. Музыка остановилась, ЦАП подождал немного, перешел в режим ожидания и сам погасил экран. Но... логика работает с серьезным изъяном.

Алгоритм корректно срабатывает только при подключении по USB. Если вы решите завести цифровой сигнал с телевизора, консоли или стороннего CD-транспорта по оптике (TOSLINK) или коаксиалу, контроллер просто не понимает, что поток данных прекратился. Экран не погаснет никогда. Он будет методично светиться в темноте, пока вы не выключите его руками. Судя по всему, цифровой S/PDIF приемник банально не умеет передавать триггер отсутствия сигнала на основной процессор. Пофиксят ли это в следующих минорных апдейтах? Трудно сказать. Придется смириться.

Качество звука и синергия: психоакустика против графиков

Объективно говоря, оценивать звук дискретных матриц исключительно по приборам – затея сомнительная. Сухие графики независимых лабораторий вроде Audio Science Review покажут вам искажения, от которых инженер-схемотехник схватится за голову. Но наш слуховой аппарат устроен иначе. То, что осциллограф беспристрастно фиксирует как гармоническое искажение, человеческое ухо считывает как приятную сатурацию. Четные гармоники добавляют веса. Возникает тот самый пресловутый «аналоговый окрас».

NOS vs OS: битва режимов на практике

Из коробки устройство умеет работать в двух фундаментально разных состояниях. И здесь я хочу сделать важное отступление, чтобы объяснить суть на пальцах.

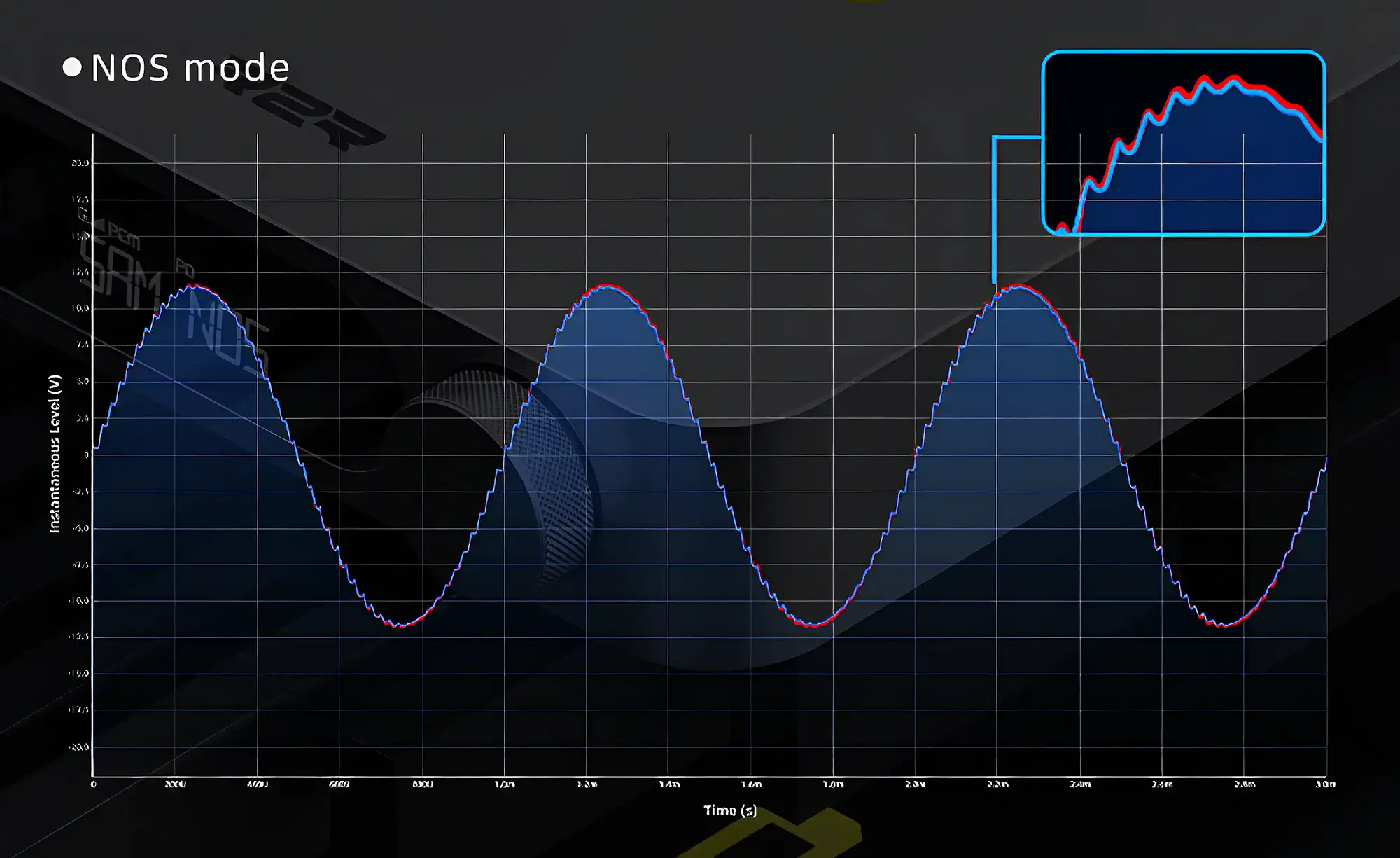

Чтобы понять разницу между режимами NOS (без оверсэмплинга) и OS (с оверсэмплингом), представьте себе столярную мастерскую. Режим NOS – это массивный дубовый стол, кропотливо отшлифованный вручную мелкой шкуркой. Все грани слегка скруглены, поверхность теплая, фактурная. Проводишь рукой – нигде не цепляется. В аудиомире это означает, что цифровые транзиенты и резкие пики физиологически смягчаются. Вокал становится тягучим, а режущие сибилянты на высоких частотах попросту исчезают. Настройка получилась достаточно всеядной. Включаете старый, отвратительно сведенный рок 70-х – ЦАП прощает записи все огрехи записи.

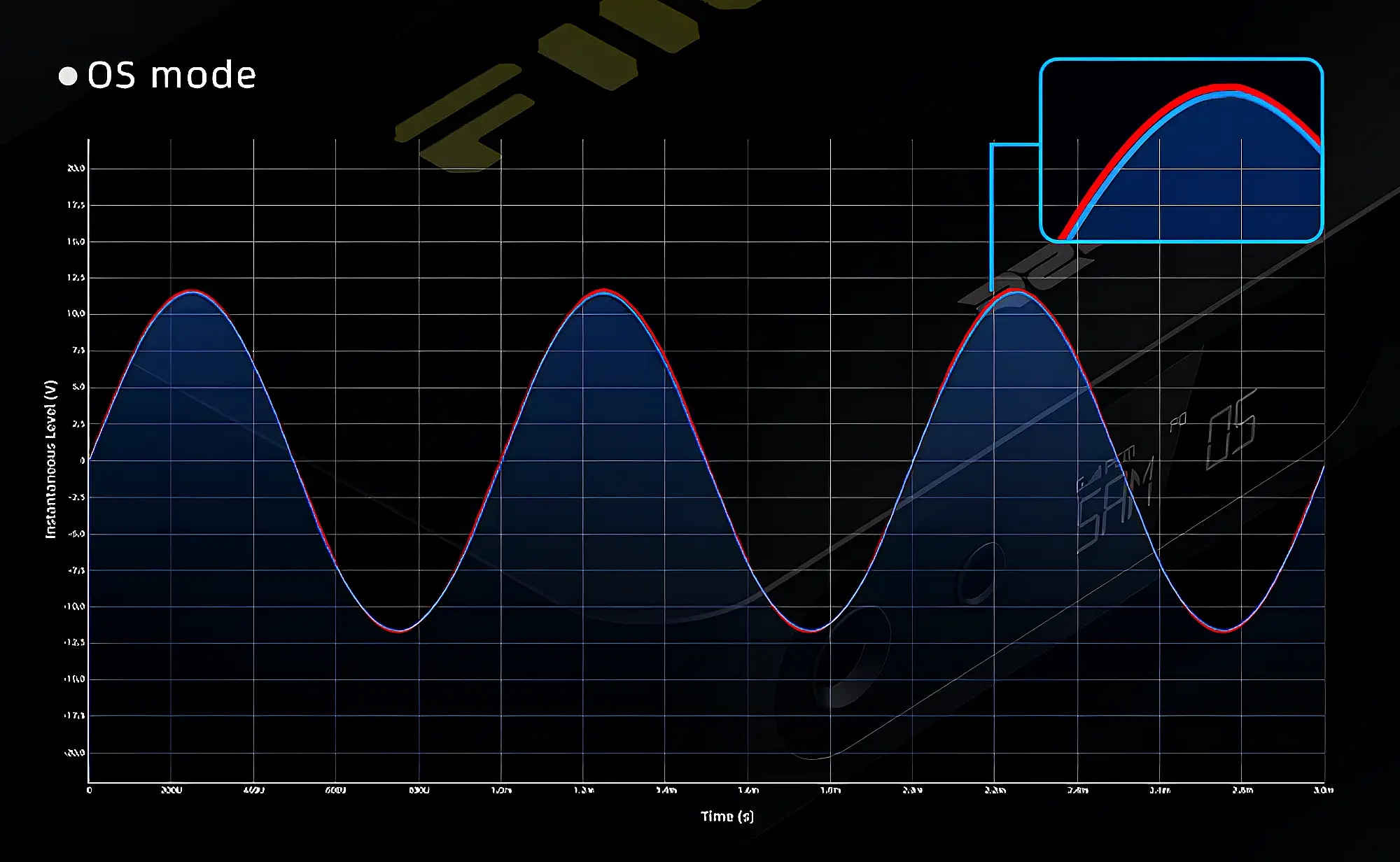

А вот режим OS – это металлическая деталь, вырезанная промышленным лазером на станке с ЧПУ. Геометрия идеальная, углы острые, можно порезаться. Включается алгоритмическая интерполяция, и звук становится аналитичным, сухим. Атаки возвращаются. В гейминге, а особенно в соревновательных играх, вам нужен именно режим OS. Забудете переключиться и останетесь на NOS – мягкая отработка транзиентов смажет позиционирование шагов противника, а выстрелы потеряют необходимую хлесткость.

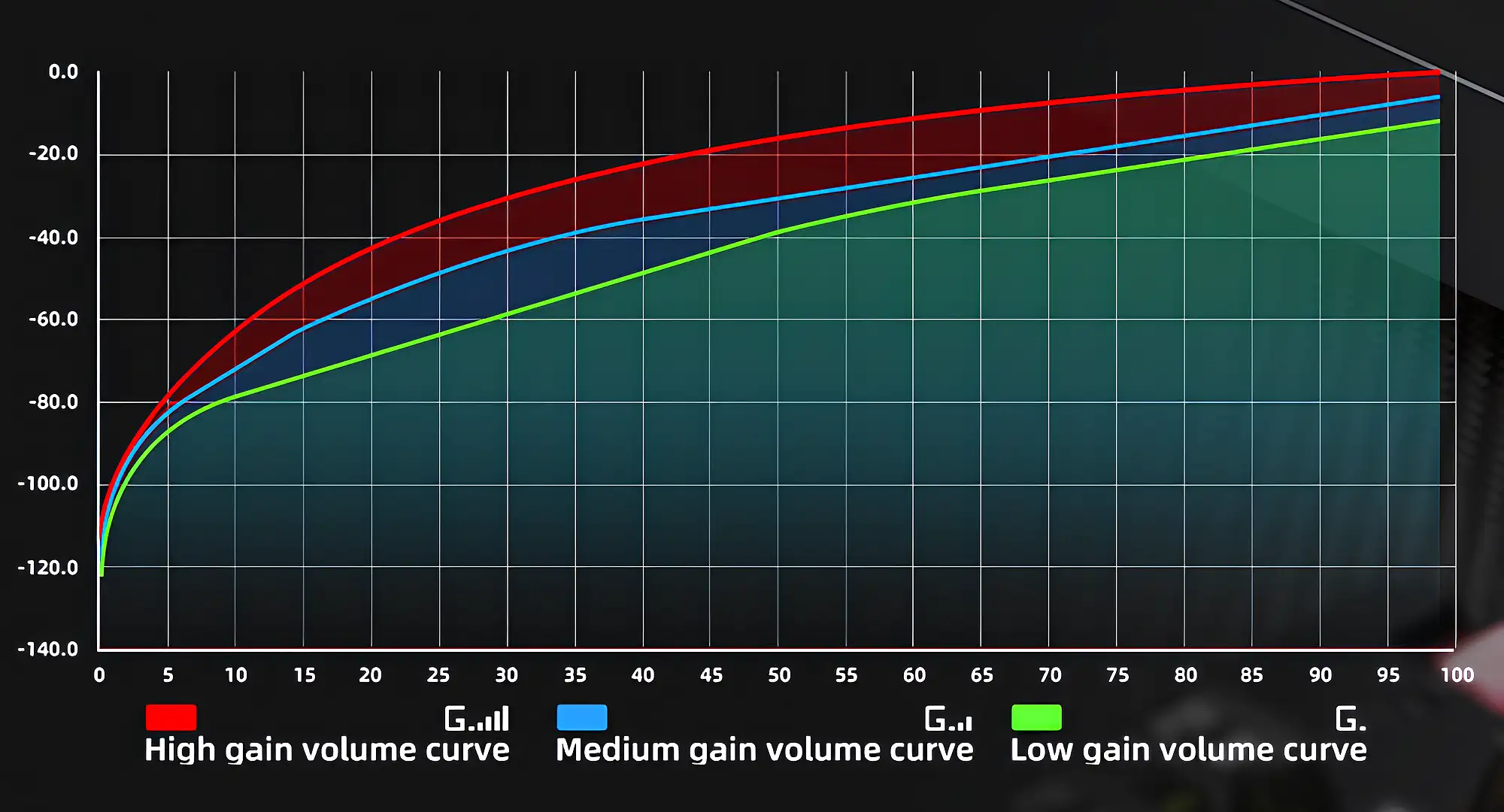

Уровни усиления и суровые замеры ASR

А теперь немного сухой физики и ограничений. Заявленные 1300 мВт балансной мощности – аргумент серьезный. Аппарат без малейших усилий раскачает порядка 95 процентов любых моделей наушников. Тугие магнитно-планарные наушники? Без проблем. На третьем уровне усиления (High Gain) контроль нижнего регистра остается уверенным, мембрана не болтается в воздухе.

Но с чувствительными внутриканальными мониторами (IEM) ситуация выходит из-под контроля. Смотрим на независимые аппаратные замеры. Выходное сопротивление на стандартном джеке 6,35 мм составляет 3,1 Ом. На балансном 4,4 мм – суровые 6,2 Ом. Для современных многодрайверных арматур с импедансом ниже 16 Ом это приговор. Из-за физического рассогласования сопротивлений кривая АЧХ неизбежно поплывет, искажая оригинальную задумку звучания наушников. К тому же вылезает фоновый шум. На высокой чувствительности в тихих пассажах вы гарантированно поймаете методичное шипение усилительного тракта. Выходные каскады усилителя банально не рассчитаны на нежные внутриканальные затычки.

Экосистема и возможность модернизации: выжимаем максимум

Базовый вариант устройства из коробки – это лишь отправная точка. Для подавляющего большинства пользователей её хватит за глаза. Но если вы хотите выжать из R2R-матрицы весь заложенный потенциал, придется либо строить экосистему, либо брать в руки паяльник.

Сетевой транспорт FiiO SR11: синергия компонентов

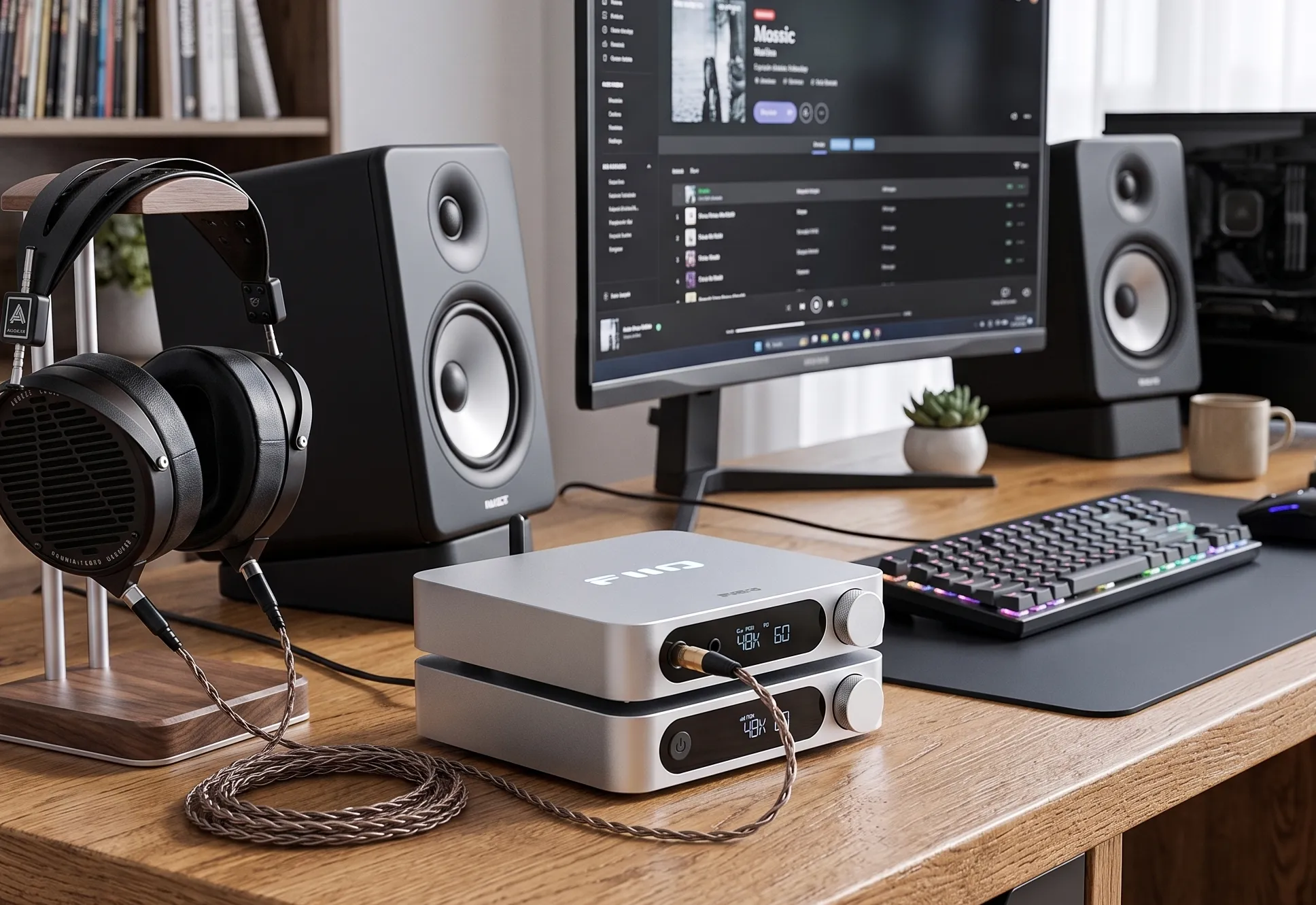

Сам по себе K11 R2R – это просто преобразователь и усилитель. Он слеп и нем без качественного источника. И здесь на сцену выходит сетевой стример FiiO SR11. Визуально и габаритно это братья-близнецы. Поставив их друг на друга, вы получаете плотную алюминиевую башню, которая берет на себя всю работу по доставке лосслес-потока из локальной музыкальной библиотеки или стримиговых сервисов.

В SR11 заложен серьезный потенциал, включая ультимативную передачу сигнала по шине I2S через HDMI-разъем. Проблема в том, что стоковый K11 R2R не имеет внешнего входа для приема такого потока. Поэтому в базовом сценарии компоненты приходится жестко вязать по USB. Это решает проблему синхронизации клоков, заставляя ЦАП работать в асинхронном режиме и диктовать транспорту свои собственные тайминги. Джиттер сводится к минимуму.

Хардкорный моддинг и питание: берём паяльник в руки

А теперь информация для тех, кто не боится потерять гарантию. При детальном рассмотрении схемотехники, наружу вылезает узкое горлышко аудиоархитектуры. Главная беда – дешевый встроенный USB-контроллер SA9312L, который откровенно пасует перед сложными цифровыми потоками.

USB-конвертер Amanero

Энтузиасты на профильных форумах решают эту проблему радикально. Суть хардкорного мода в том, чтобы аппаратно отключить встроенный чип и подпаять внешнюю плату Amanero напрямую к цифровой шине I2S на текстолите ЦАП.

Чтобы понять масштаб и смысл такого апгрейда, представьте себе работу крупного международного порта. Использование штатного чипа SA9312L – это как прогонять каждый ценный груз через дотошного, но неповоротливого таможенного брокера, который переупаковывает контейнеры из одного стандарта в другой (из USB в I2S) с неизбежными задержками. Аппаратная врезка платы Amanero напрямую в шину – это строительство выделенного железнодорожного пути прямо к складскому терминалу. Вы полностью выкидываете посредника из логистической цепочки. Данные отгружаются в обход «таможни» с идеальными таймингами. В результате звук моментально очищается, полностью уходит цифровая вуаль.

Линейные стабилизаторы и источник питания

Второй популярный этап хирургического вмешательства – цепи питания. Стоковые линейные стабилизаторы (LDO) TPS799 массово выпаивают и меняют на более быстрые и малошумящие MIC5219. Заставит ли этот процесс попотеть? Однозначно. Пайка там ювелирная. Но на выходе вы получаете феноменальную стабильность напряжения на резистивной сборке.

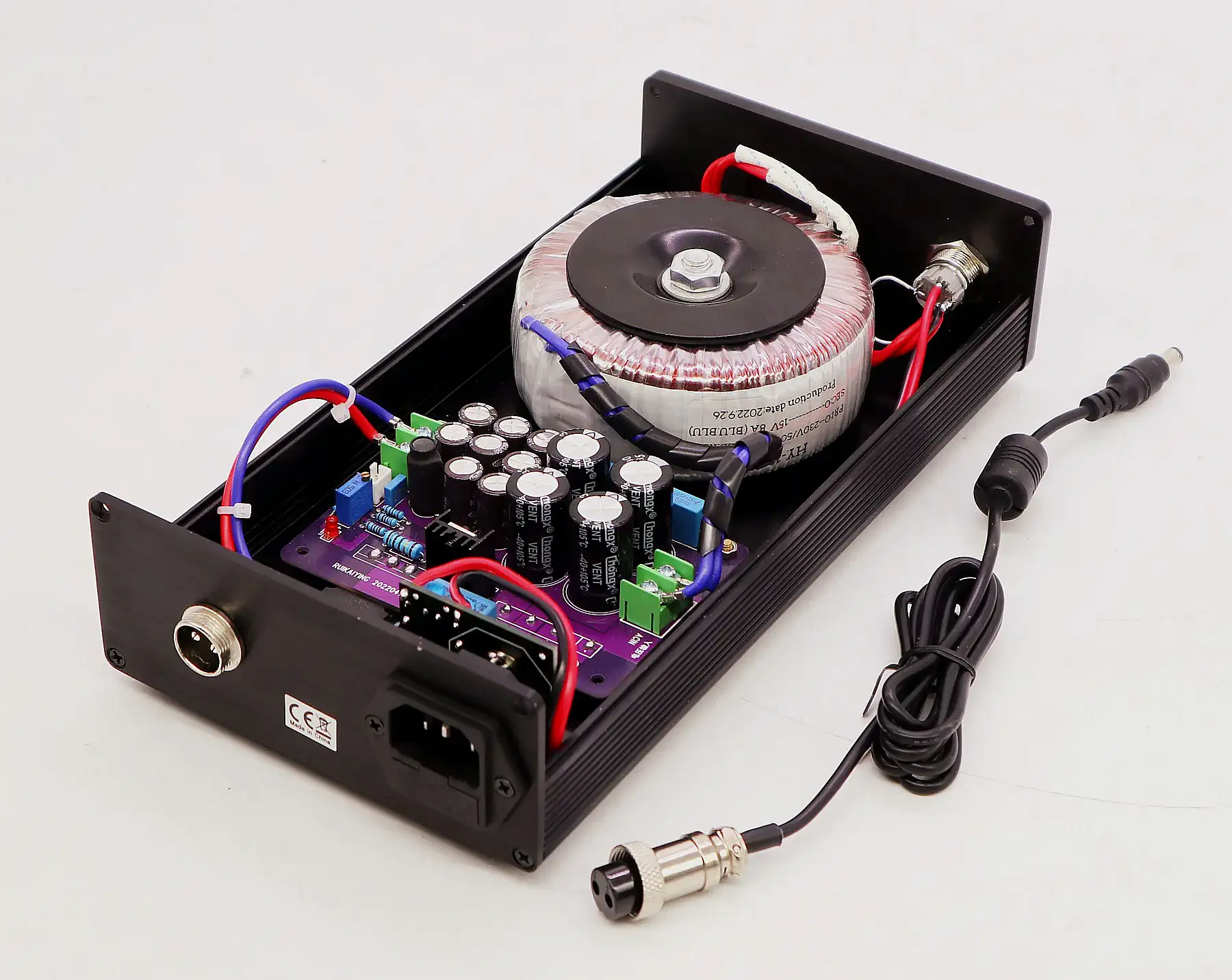

Ну и финальный штрих. Штатный импульсный блок питания нещадно мусорит высокочастотными помехами в сеть. Замена его на качественный линейный блок, вроде фирменного FiiO PL50 – это суровая необходимость для перфекциониста. Тяжелый тороидальный трансформатор убирает грязь из нижнего регистра, делая бас монолитным. Ценник за такой блок слегка кусается, но оно того стоит.

Основные альтернативы в сегменте: муки выбора...

Маркетологи FiiO устроили в этом ценовом сегменте настоящую толкотню. Они не просто откусили кусок у других брендов – они запустили жесткую каннибализацию внутри собственного модельного ряда. Выбор настольного ЦАП/усилителя сегодня превратился в бесконечное чтение обзоров и пытку по изучению технических характеристик.

Внутрибрендовая конкуренция: K11 vs K11 R2R vs K13 R2R

Базовый FiiO K11 на чипе CS43198 и обозреваемый FiiO K11 R2R – это два принципиально разных устройства, заключённых в практически одинаковые алюминиевые корпуса. Классический K11 делает ставку на сухую, аналитичную подачу. Это скорее хирургический инструмент: отличный вариант для мониторинга, сведения или соревновательного гейминга, где важна максимальная читаемость и точность позиционирования.

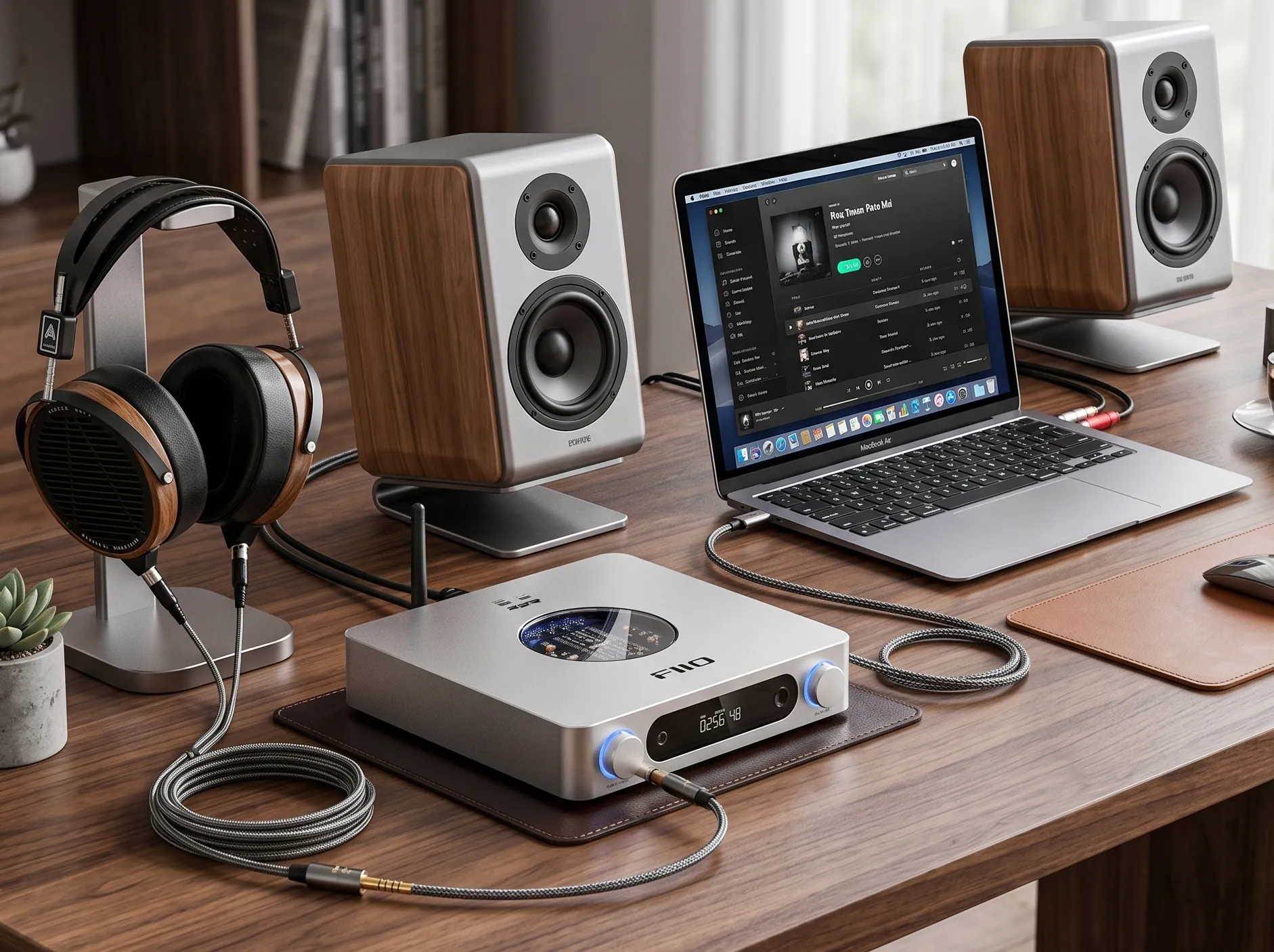

K11 R2R, напротив, предлагает более плотный, тёплый и «аналоговый» характер звучания. Однако над ним уже нависает старшая модель — FiiO K13 R2R. Стоит ли переплачивать? Зависит исключительно от ваших наушников и сценариев использования. Если речь идёт о тугих магнитно-планарных моделях, которым нужен серьёзный запас мощности и жёсткий контроль, K13 R2R выглядит заметно убедительнее: до 2400 мВт против 1300 мВт у младшей версии.

Помимо мощности, флагман предлагает полноценные балансные XLR-разъёмы на фасаде и встроенный аппаратный параметрический эквалайзер (PEQ). Вопрос лишь в том, насколько нужны вам эти возможности и готовы ли вы за них доплачивать.

Внешние и нишевые альтернативы: мощь и лампы

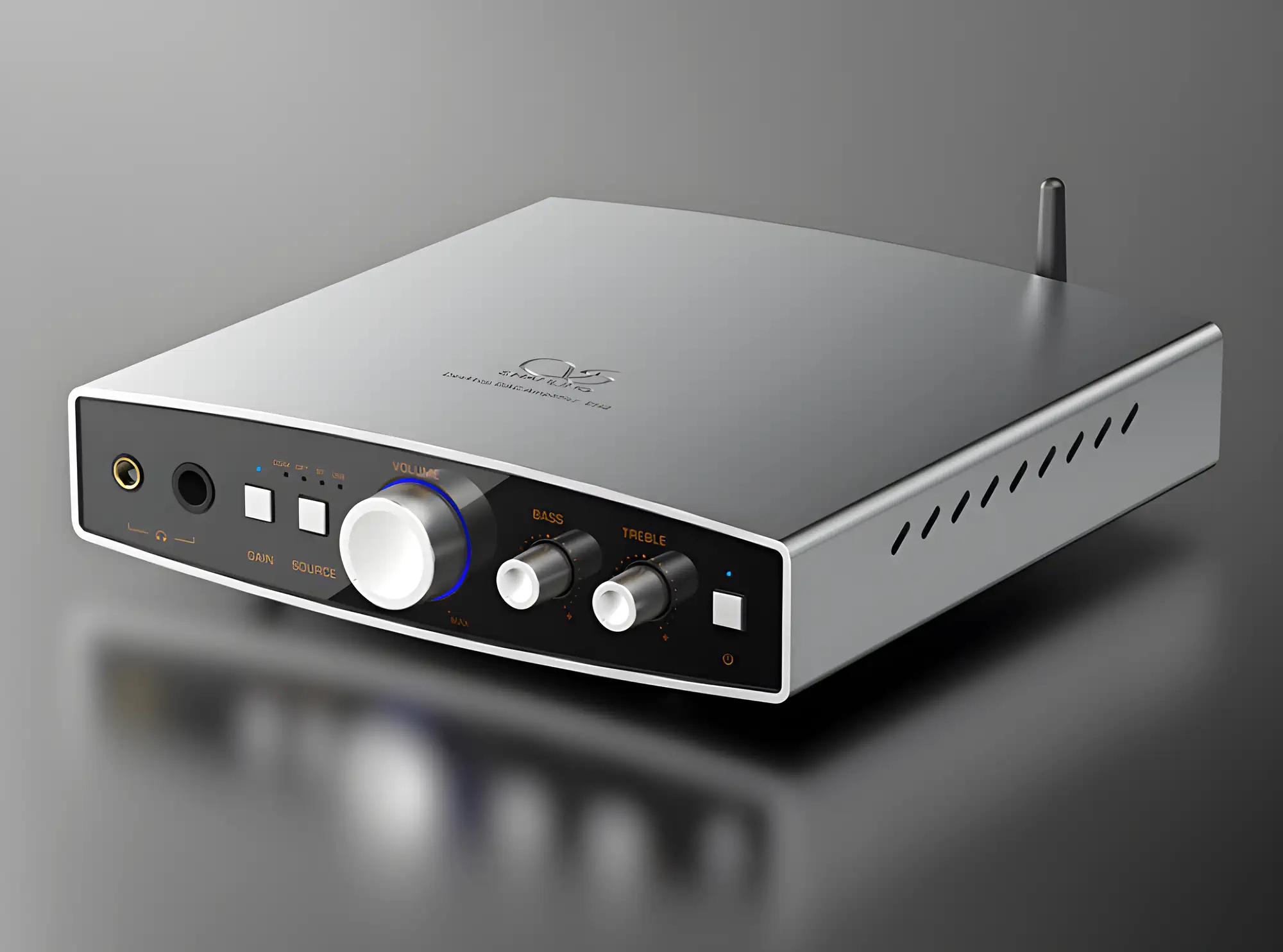

По факту, в ценовом сегменте FiiO K11 R2R у устройства практически нет альтернатив. Однако, конкуренты по цеху тоже не сидят сложа руки. Если вам нужен компактный форм-фактор, но с диким запасом дури, на сцену выходит Shanling EH2. В этой модели бренд впервые выкатил 24-битную дискретную матрицу R2R собственной разработки. Он предлагает свой фирменный, слегка смягченный «домашний» тюнинг, который отлично прощает огрехи сведения плохих записей. При этом он способен влить в наушники порядка 4300 мВт на балансе. Цифры пугающие.

С другой стороны… если вы ищете бескомпромиссное решение, рассмотрите экстравагантный FiiO Warmer R2R. Здесь инженеры пошли ва-банк: взяли дискретную матрицу и прикрутили к ней полноценный ламповый буфер. Важный нюанс – они полностью вырезали усилитель для наушников. Да, это чистый ЦАП с функцией преампа. Искажения здесь возведены в абсолют ради эмоций, но вам придется докупать внешний усилительный тракт. Это уже территория глубокой аудиофилии, где прагматичный подход попросту не работает.

фото Warmer R2R

Итоги (плюсы и минусы): стоит ли брать?

На мой взгляд, покупка настольного ЦАП на дискретной матрице в этом бюджете – это сделка с дьяволом. Вы получаете выдающуюся аппаратную базу, но неизбежно расплачиваетесь серьезными программными шероховатостями. Использование K11 R2R можно смело сравнить со съемкой на классический пленочный фотоаппарат. У вас нет хирургической резкости современных сенсоров, эргономика архаична, а возня с проявкой (в нашем случае – танцы с обновлением прошивки) требует терпения. Зато на выходе вы получаете ту самую плотную, осязаемую физическую фактуру, которую не нарисует ни один цифровой фильтр.

В своём сегменте предложение выглядит конкурентоспособным. Но давайте без иллюзий и разложим на стол сухой остаток:

Вердикт: Стоит ли брать? Если вы понимаете физику процесса, слушаете музыку в полноразмерных наушниках и готовы мириться с сырым кодом ради теплого, аналогового почерка – да. За свои деньги – очень неплохо. Если же вам нужен настольный ЦАП/усилитель формата «включил и забыл» для соревновательного гейминга и чувствительных внутриканалок, смело проходите мимо и берите классическую версию на дельта-сигма чипе.
